Descripción

Funciones:

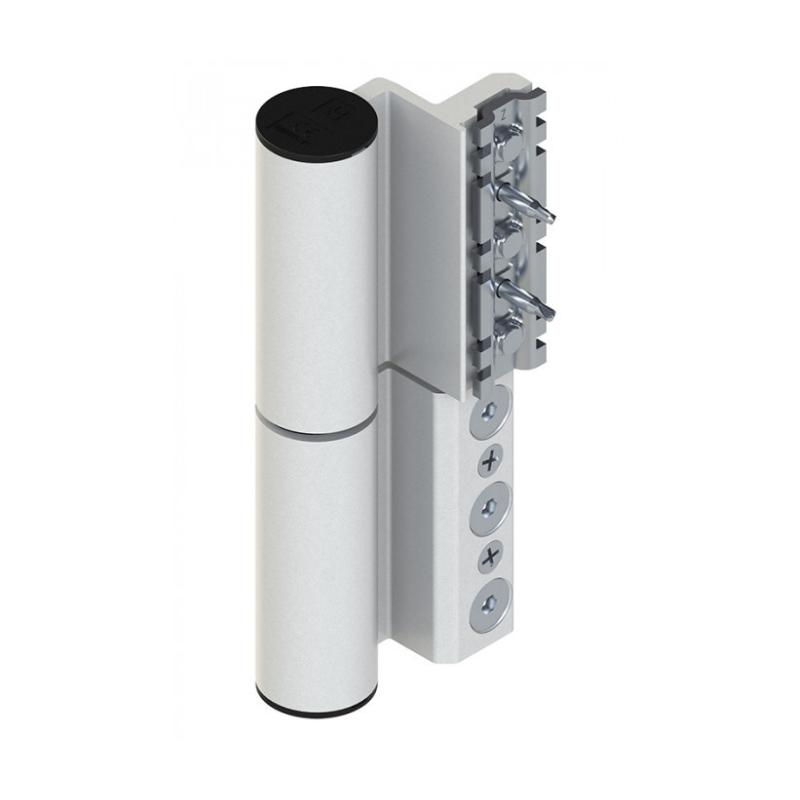

Bisagra de pernio para puertas, aplicable en canal y regulable en las tres direcciones: lateral, altura y compresión.

Gracias al innovador sistema de regulación (patentado), los dos cuerpos de la bisagra se mantienen siempre alineados con independencia del desplazamiento lateral efect

Características Técnicas:

Bisagra idónea para puertas sujetas a un uso frecuente (categoría de uso 4* –
uso muy intenso)
El avanzado sistema de regulación (patentado) hace más rápida y precisa la
alineación de la hoja con el marco, garantizando también una perfecta alineación de los dos cuerpos de la bisagra.

Las placas de fijación tienen una forma especial que asegura una firme sujeción en ambos lados del canal del perfil.
Los tornillos adicionales de refuerzo incrementan la resistencia al deslizamiento.
El dispositivo de regulación en altura actúa también como cojinete de empuje, aumentando la resistencia a la fatiga de la bisagra (durabilidad grado 7* – 200.000 ciclos de apertura).

Regulaciones en las tres direcciones:
– Regulación lateral (+/- 2 mm), girando el perno excéntrico con una llave Allen
y bloqueándolo en la posición deseada con dos espárragos.
– Regulación en altura (0/+ 3 mm), girando con una llave Allen el espárrago
fijado al cuerpo de bisagra montado en el marco.
– Regulación de la compresión (+/- 0,5 mm), mediante el casquillo excéntrico
situado en el cuerpo de bisagra montado en el marco.
(*) Conforme a EN 1935

Materiales:

Cuerpos bisagra de aluminio extruido
Perno de acero inoxidable
Espárrago de regulación vertical en zamak galvanizado y sellado
Placas de fijación, espárragos y tornillos de acero
inoxidable
Casquillo excéntrico de tecnopolímero
Tapones y casquillo de centrado en poliamida

Capacidades:
– 120 kg con 2 bisagras
– 150 kg con 3 bisagras
Marcado CE en cumplimiento de EN1935
