Descripción

Funciones:

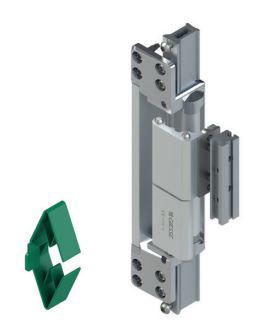

Bisagra para puertas, ambidiestra, que se instala dentro del perfil y queda
totalmente oculta con la puerta cerrada. Regulable en las tres direcciones:
lateral, altura y compresión.

Características Técnicas:

Bisagra de instalación oculta, idónea para puertas de aluminio incluso de
grandes dimensiones, que cumplen la mayoría de los requisitos para aplicaciones residenciales, comerciales y públicas.

Un innovador sistema (patentado) facilita la instalación de la bisagra y el
acoplamiento hoja-marco incluso en el caso de puertas montadas sobre la
medida nominal.

El rápido mecanizado del perfil y los prácticos dispositivos de fijación de la
bisagra agilizan la realización de las puertas.

CHIC Door se regula en las tres direcciones:
– Regulación lateral (+/- 3 mm), girando con una llave Allen los dispositivos de ajuste de la bisagra.
– Regulación en altura (- 2 /+ 3 mm), girando con una llave Allen el tornillo de
regulación.
– Regulación de la compresión (+/- 1 mm), girando los tornillos del cuerpo de
bisagra montado en la hoja.
Bisagra probada según EN 1935.
Obligatorio: limitador de apertura.

Capacidades de carga:

160 kg con 2 bisagras

Materiales:
Cuerpos de bisagra y montante de aluminio extruido
Perno principal de aluminio torneado anodizado blanco
Bases y anclajes en zamak galvanizado blanco y sellado
Cojinete axial, placa de regulación y pernos secundarios de acero inoxidable
Placas de fijación de aluminio extruído
Tornillos y muelle de acero inoxidable
Casquillo de Hostaform
Plantilla de POM
