Descripción

Funciones:

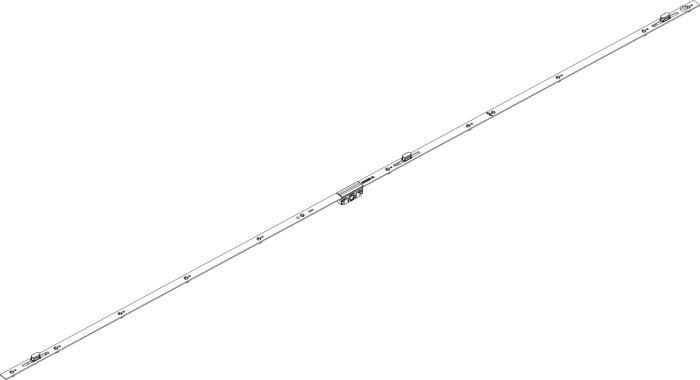

Sistema completo de varillas para multicierre (de 1 a 3 puntos) para ventanas
o puertas ventanas correderas de aluminio.

Características Técnicas:

Disponibles en dos versiones:
• Entrada 15 mm (1,2 o 3 puntos de cierre)
• Entrada 15 mm con cerradura (3 puntos de cierre)

Todas las varillas se accionan mediante una martelina tradicional o uñero con
cuadradillo de 7 mm.

Estos multicierres prevén 2 posiciones de funcionamiento:

1) 0° HOJA CERRADA
2) 90° HOJA ABIERTA

Según la serie de empleo, las varillas se han de asociar a kits específicos de
enganche, estudiados para adaptarlas a las distintas formas del perfil.

El gancho de hoja en forma de seta presenta una robustez superior a los 150
kg.

Las varillas de cierre Champion Plus con 2 y 3 puntos de cierre son compatibles con el dispositivo anti falsa maniobra art. 02770, que impide llevar la martelina a posición de cierre mientras la hoja está abierta.

Materiales:

Varillas y perno antielevación de acero galvanizado
Caja rotor y ganchos de hoja de zamak

Instrucciones de montaje:

https://products.tyman-international.com/pub/media/scambio/GIESSE/FOGLIO_ISTRUZIONI/I10840000QN.pdf
